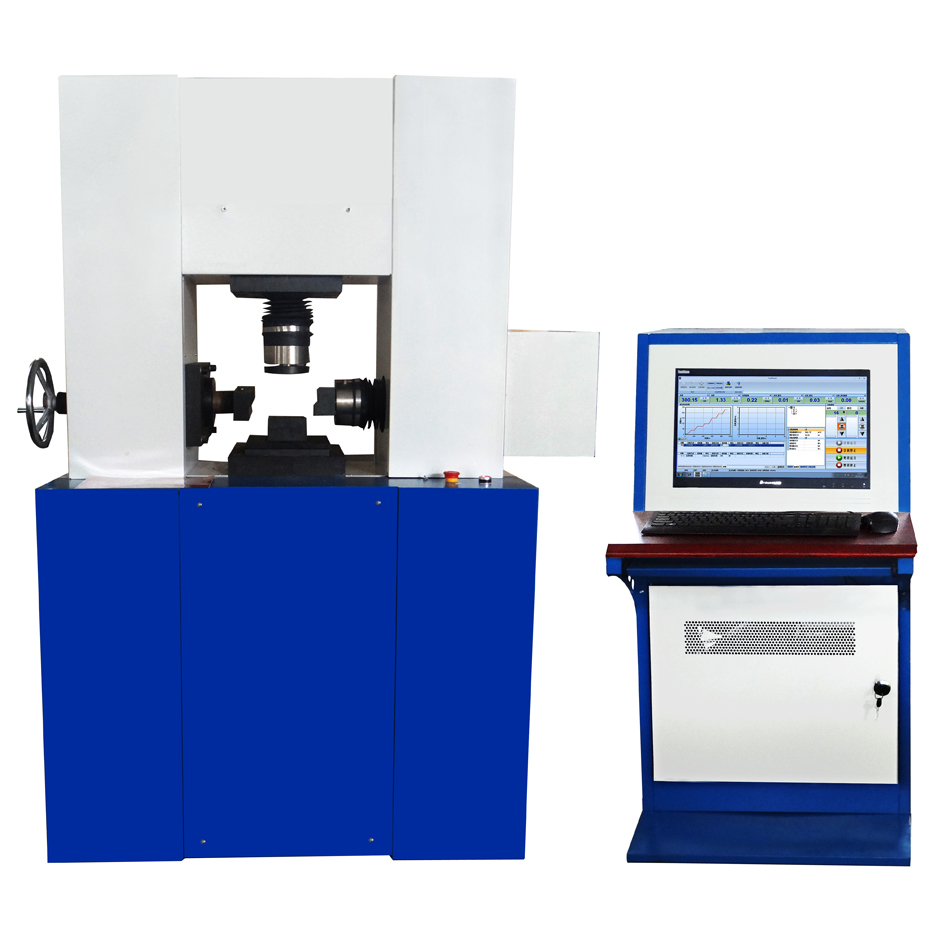

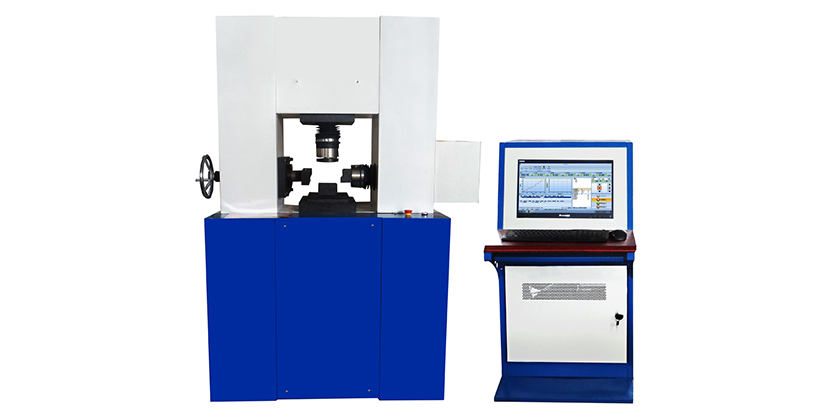

YZW-C系列微机控制电液伺服混凝土直剪仪

YZW-C系列微机控制电液伺服混凝土直剪仪

  • 所属分类:岩石直剪仪
  • 浏览次数:
  • 发布日期:2022-07-12 09:58:46
  • 产品概述
  • 性能特点
  • 技术参数

YZW-C系列微机控制电液伺服混凝土直剪仪依据国家行业标准SL 352-2006 《水工混凝土试验规程》、DL∕T 5150-2017《水工混凝土试验规程》的规定而研制的。该试验机在国内外现有产品基础上,采用双路电液伺服技术加载负荷(也可独立采用一路垂直or水平负荷加载,完成单轴加载试验要求)、双传感器技术、微机控制和软件处理技术开发的新一代混凝土类试验设备,可用于岩石结构面(如节理面、层里面、片里面、辟裂面等位置)、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验,以及混凝土与其他材料结合面抗剪断强度试验。

本机控制单元采用计算机和伺服油泵控制系统组成,具有(法向@水平)应力、(法向@水平)位移双路双通道闭环控制方式,在试验过程中可实现多级保载和多级剪切试验,独立和开放型的试验系统在增加辅具后,更加扩大了该设备的多功能性。该仪器设计结构紧凑、样式美观,维护简单、操作方便,整个试验过程可用微机在WIN7/10下自动控制;属国内原创,并具有国际先进水平。用于水利水电(地质)勘察、大专院校等科研机构。





主要特点

全数字化闭环控制系统及软件特点

1、全数字化闭环控制系统由上位机、下位机、及信号采集模板等构成。上位机、下位机间有通用的RJ45线(以太网线)通讯相连。采用上、下位机控制方式直接控制液压系统正常工作。保证系统的安全,试验的长期稳定加载。具有力和位移采集功能,系统急停等功能。

2、传感器联机标定自动校正。软件设有位移、力值自动清零系统,消除了人为读表误差不一等因素。

3、电脑屏幕显示,即速度、力值、位移等参数均在电脑中显示,实时显示当前法向、切向上的力值,峰值,试验过程信息,当前位移等并在数据库中自动进行分析、计算。试验过程实时记录试验曲线,显示并保存,高速采样;直接求取C、Φ、μ值;

4、用户可根据不同的实验模型设置控制系统参数。每组试验的面积,高度,环境温度等参数可根据实际情况更改或填写

5、系统安全保护设置。设有过载保护,当力值或位移超出试验机额定理论值,自动卸载并停止试验。

6、系统控制方式:力控制或位移控制。可以控制试验进程,任选加载级数,加载步长,加载幅度,加载速率。

7、软件功能,高度自由定制。试验过程可以由操作员根据实际情况现场编辑,简单、方便。为了适应各种不断改变的需求或者是为了运行非已有标准的实验,该软件采用全开放式的软件结构。您只需根据您特定的试验需求。按试验的加载路径,设定加载对象、控制对象后,由上位机自动把加载过程下载到下位机运行,完成你设定的试验要求。

8、历史试验数据的相关曲线的显示、打印。报表可出具:剪应力-剪切位移曲线,剪应力-法向位移,剪应力-法向应力曲线,可同时显示应力-应变曲线,力-时间,力-位移等曲线,曲线上特征点可以随意提取。数据、报表处理功能,为用户提供了面向图形排版的专用报表编辑工具,具有操作灵活、简单易学的特点,能方便的打印试验曲线及试验值;

9、试验数据的保存。可根据用户的要求设定试验数据的常用的保存格式,如:文本格式、EXCEL、ACCESS等。

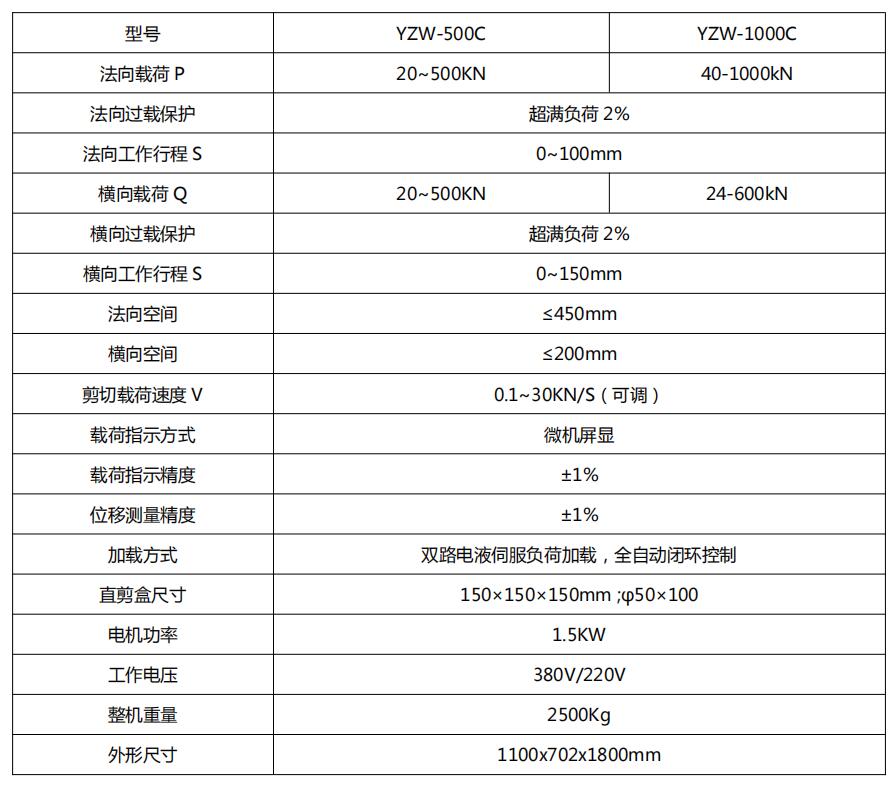

主要技术参数
