GW-50B钢筋弯曲试验机

GW-50B钢筋弯曲试验机

  • 所属分类:钢筋弯曲试验机
  • 浏览次数:
  • 发布日期:2020-11-02 10:28:16
  • 产品概述
  • 性能特点
  • 技术参数

产品简介:

GW-50B型钢筋弯曲试验机是对钢筋进行平面正、反向弯曲试验的测试设备,该设备主要技术参数和指标符合GB/T1499.2-2018(代替GB/T1499.2-2007)《钢筋混凝土用钢第2部分:热轧带肋钢筋》、GB/T28900-2012《钢筋混凝土用钢材试验方法》、YB/T5126-2003《钢筋混凝土钢筋弯曲和反向弯曲试验方法》(代替GB5029-85《钢筋平面反向弯曲试验方法》)的标准要求,为钢厂和建筑单位检验螺纹钢筋反弯性能不可少的试验设备,同时适用于建筑行业现场钢筋弯曲,达到试验与施工一机两用。

GW-50B型是原GW-2/25型和GW-2/40型的替化产品,通过更换不同规格的配件一机可以替代两机用,为客户节约了资金。该设备性能齐全,质量优良并具有结构紧凑体积小,操作简单易掌握,弯曲角度数字显示直观,运行平稳噪音低,使用可靠寿命长,设计合理维修方便润滑简单等特点。该设备的限位改为机械式限位开关,使用更方便耐用,易损件的设计更加合理,易损件刃口易更换。此外设备还增加了光电开关异常控制器报警功能,避免了因接近开关采集信号出现问题系统不停机而导致设备损坏。

产品图片:

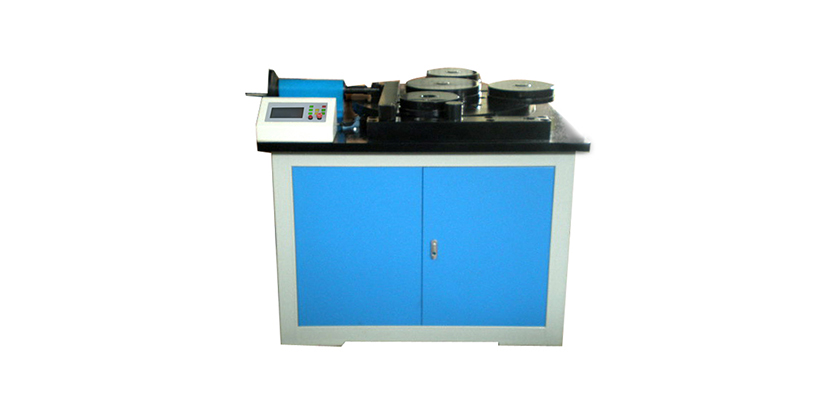

GW-50B钢筋弯曲试验机



GB/T1499.2-2018钢筋双向弯曲试验机操作:

试验前,先打开电源开关,设置设定正弯、反弯角度的数值,按“设置”键和“选择”键盘选择证弯或反弯,按“<”或“>”选择光标的位数,按“+”和“-”进行数字的递加或递减,最后按“确定”键进行角度确定,按后就可以对钢筋进行弯曲试验。

自动正弯试验:按附图3所示将工作轴和弯心套装在工作盘上,按“点动反弯”按键将工作盘反转至起始位置,放入钢筋试验,由压紧装置将试样压紧,再按“点动正弯”按键使正弯工作轴靠近并接触试样后,按“自动正弯”按键,试验机便自动做正向(顺时针)弯曲,并不断显示当前弯曲角度,当弯曲到设定角度时,试验机便自动停车。按“清零”按键盘,以备下次试验。

自动反弯试验:将正弯后的试样和反弯工作轴按附图4所示放置,由压紧装置将试样压紧,按“点动反弯”按键,使反弯工作轴靠近并接触试样,并且使试样的另一端靠近并接触反弯挡轴后,再按动“自动反弯”按键,这时试验机便能自动做反向(逆时针)弯曲,并不断显示当前反向弯曲角度,当转到设定反弯角度时,试验机便自动停机。按“清零”按键,以备下次试验。

GW-50B钢筋弯曲试验机

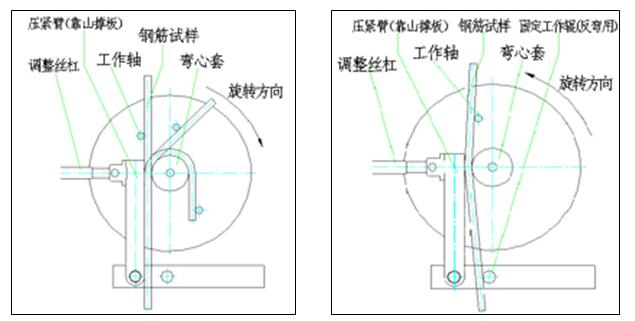

(图3)正向弯曲工作原理图        (图4)反向弯曲工作原理图


产品简介:

GW-50B型钢筋弯曲试验机是对钢筋进行平面正、反向弯曲试验的测试设备,该设备主要技术参数和指标符合GB/T1499.2-2018(代替GB/T1499.2-2007)《钢筋混凝土用钢第2部分:热轧带肋钢筋》、GB/T28900-2012《钢筋混凝土用钢材试验方法》、YB/T5126-2003《钢筋混凝土钢筋弯曲和反向弯曲试验方法》(代替GB5029-85《钢筋平面反向弯曲试验方法》)的标准要求,为钢厂和建筑单位检验螺纹钢筋反弯性能不可少的试验设备,同时适用于建筑行业现场钢筋弯曲,达到试验与施工一机两用。

GW-50B型是原GW-2/25型和GW-2/40型的替化产品,通过更换不同规格的配件一机可以替代两机用,为客户节约了资金。该设备性能齐全,质量优良并具有结构紧凑体积小,操作简单易掌握,弯曲角度数字显示直观,运行平稳噪音低,使用可靠寿命长,设计合理维修方便润滑简单等特点。该设备的限位改为机械式限位开关,使用更方便耐用,易损件的设计更加合理,易损件刃口易更换。此外设备还增加了光电开关异常控制器报警功能,避免了因接近开关采集信号出现问题系统不停机而导致设备损坏。

产品图片:

GW-50B钢筋弯曲试验机



GB/T1499.2-2018钢筋双向弯曲试验机操作:

试验前,先打开电源开关,设置设定正弯、反弯角度的数值,按“设置”键和“选择”键盘选择证弯或反弯,按“<”或“>”选择光标的位数,按“+”和“-”进行数字的递加或递减,最后按“确定”键进行角度确定,按后就可以对钢筋进行弯曲试验。

自动正弯试验:按附图3所示将工作轴和弯心套装在工作盘上,按“点动反弯”按键将工作盘反转至起始位置,放入钢筋试验,由压紧装置将试样压紧,再按“点动正弯”按键使正弯工作轴靠近并接触试样后,按“自动正弯”按键,试验机便自动做正向(顺时针)弯曲,并不断显示当前弯曲角度,当弯曲到设定角度时,试验机便自动停车。按“清零”按键盘,以备下次试验。

自动反弯试验:将正弯后的试样和反弯工作轴按附图4所示放置,由压紧装置将试样压紧,按“点动反弯”按键,使反弯工作轴靠近并接触试样,并且使试样的另一端靠近并接触反弯挡轴后,再按动“自动反弯”按键,这时试验机便能自动做反向(逆时针)弯曲,并不断显示当前反向弯曲角度,当转到设定反弯角度时,试验机便自动停机。按“清零”按键,以备下次试验。

GW-50B钢筋弯曲试验机

(图3)正向弯曲工作原理图        (图4)反向弯曲工作原理图

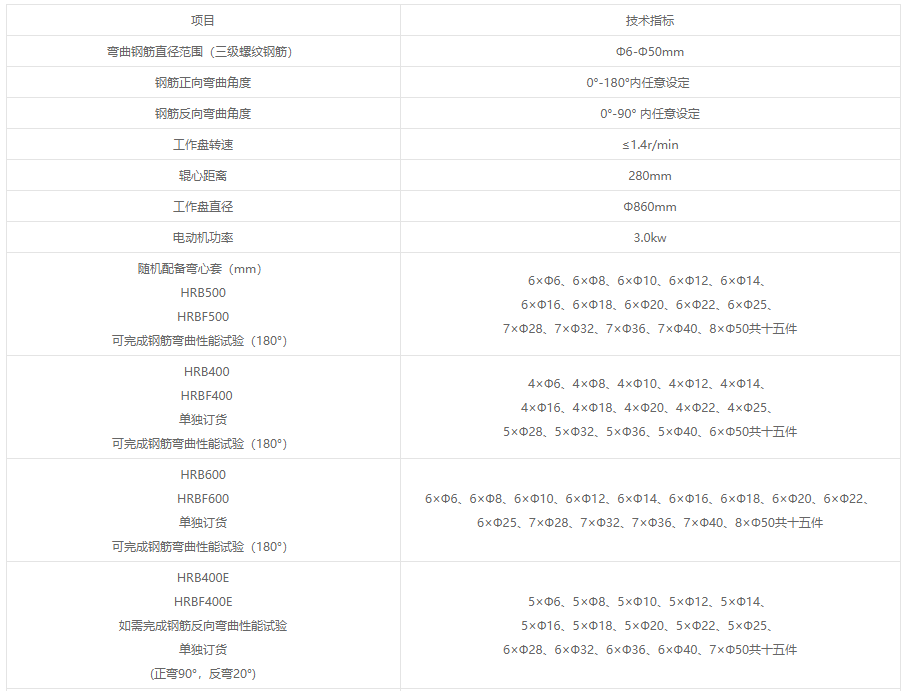

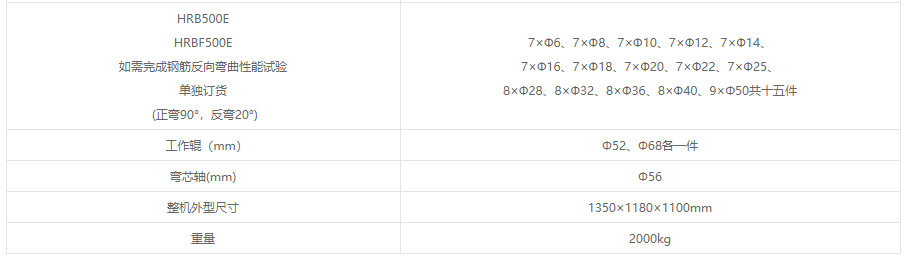

技术参数:

GW-50B钢筋弯曲试验机

GW-50B钢筋弯曲试验机
