1.界面的概况

整个界面大体包括七部分：菜单条，工具栏，状态栏，试验显示面板，控制面板，试验曲线面板以及数据面板。下面将一一介绍这几部分的功能。

菜单条

菜单条包括五个主菜单，五个主菜单下有分别有下拉菜单。

[文件]

鼠标放在文件主菜单上，然后单击(就是按下鼠标的左键)或Ctrl+F(按住Ctrl键不放，再按F)，就会出现一个如上图的下拉菜单。他的主要功能是，新建数据板，保存试验数据，预览试验报表，打印试验报表等功能。

[查看]

鼠标放在查看主菜单上，然后单击(就是按下鼠标的左键)或Ctrl+V(按住Ctrl键不放，再按V)，就会出现一个如上图的下拉菜单。他的主要功能是显示或隐藏工具栏和状态栏，还可以查看试验记录。

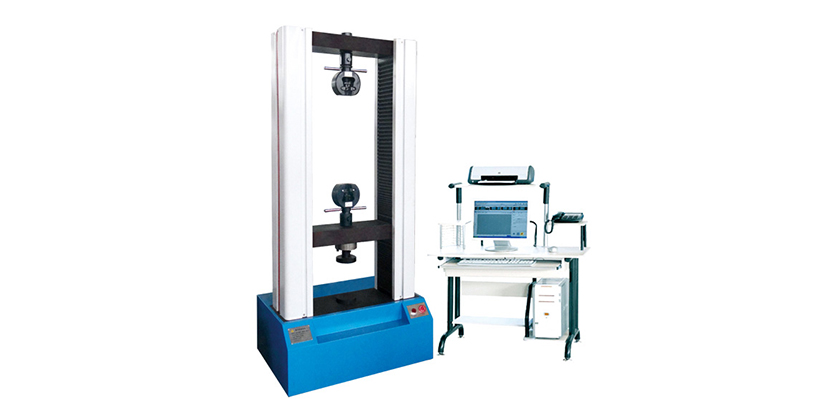

WD-R4104微机控制人造板万能试验机

[设置]

鼠标放在设置主菜单上，然后单击(就是按下鼠标的左键)或Ctrl+S(按住Ctrl键不放，再按S)，就会出现一个如上图的下拉菜单。他的主要功能是设置试验过程中的一些参数。

[试验类型]

鼠标放在试验类型主菜单上，然后单击(就是按下鼠标的左键)，就会出现一个如上图的下拉菜单。他的主要功能是切换试验数据板的类型。

[数据库]

该菜单中的灰色表示在这个状态下不可以用，只有在浏览数据库时灰色的菜单都可以用

[帮助]

鼠标放在帮助主菜单上，然后单击(就是按下鼠标的左键)或Ctrl+H(按住Ctrl键不放，再按H)，就会出现一个如上图的下拉菜单。主要显示一些软件开发商的击本情况和该软件的基本情况。以及修改登录密码。

[新建] 按钮是用来创建新的数据板(在砂浆，水泥，砖块，混凝土抗压和混凝土抗折的数据板界面下有效)来给做新的试验。

[保存] 按钮是用来将做过的试验数据保存到数据库中。

[打印预览] 按钮是用来在打印前可以察看一下你的报表有没有错误。

[察看试验记录] 按钮实际上就是浏览数据库，可以用来察看你以前做过的试验。

3.状态栏

[错误状态栏] 显示当前系统是不是处在正常状态下，AD采样错误表示没有硬件卡。当硬件卡在的时候就会出现采样正确的字样。

[设备状态] 显示了当前设备是不是在线。

[试验状态] 显示了当前处在停止，试验还是保压状态下。

[当前数据板] 显示了当前是在哪一个数据板
